13种测试关于PCB制造常用到的,ict测试装备能检测出哪些问题

时间:2023-02-22| 作者:admin

  电子产品生产历程中,印刷电路板这个配件是不可少的,简称PCB,像生产手机、电脑、电视机等都会用到,而一台好的电子产品,为了包管电子产品的质量,是经常许多种检测和测试,而其中PCB就有许多测试,接下来看看13种测试关于PCB制造常用到的,ict测试装备能检测出哪些问题。


  PCB 测试已成为电路板制造历程中不可或缺的一部分。实时发明问题,资助员工连忙接纳行动,确保高质量的PCB。


  [敏感词]我们就来看看PCB常用的13种测试要领

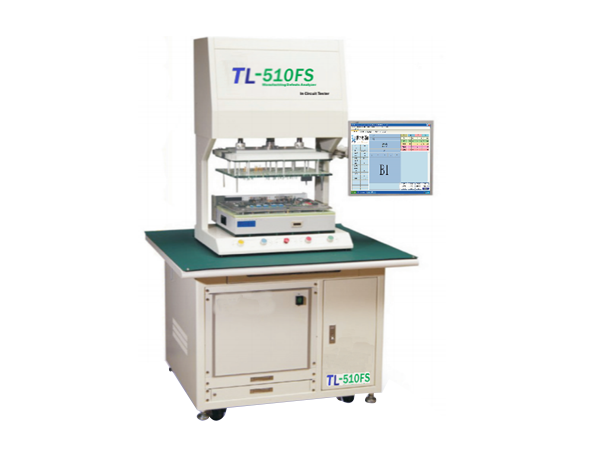

  1、在线ict测试装备


  ICT,即ict测试装备,是现代PCB制造商必备的测试仪器,功效很是强盛。主要是通过测试探针接触PCB结构上的测试点,检测出PCBA所有元器件的开路、短路和故障,并明确通知事情职员。


  ict测试装备应用规模广,丈量精度高,发明问题指示明确。关于通俗电子工人来说,处置惩罚有问题的 PCBA 很是容易,ict测试装备的使用可以大大提高生产效率,降低生产本钱。


  2、飞针测试


  飞针测试和在线测试(ICT)都是行之有用的测试形式,并且都可以有用地发明生产质量问题,可是飞针测试是一种更被证实是特殊具有本钱效益的要领起重。


  与牢靠测试探针的古板测试要领相比,飞针测试使用两个或多个自力的探针,这些探针在没有牢靠测试点的情形下运行。这些探头是机电控制的,并凭证特定的软件指令移动。因此,飞针测试的初始本钱低,无需改变牢靠结构,只需更改软件即可完成。相比之下,ICT的初始夹具本钱高,以是飞针测试关于小批量订单来说更自制,可是ICT比飞针测试速率更快,更禁止易蜕化,以是关于大批量订单,照旧ICT本钱更高-有用的。


  3、功效测试


  功效系统测试在生产线的中端和最后使用专用测试装备,对电路板的功效?榫傩兄苋馐,以确保电路板的质量,功效测试主要包括Final Product Test和新的物理模子(Hot Mock-up)。


  功效测试通常不提供详细数据(例如引脚位置或组件级诊断)来刷新流程,而是需要专门的装备和专门设计的测试程序,编写功效测试程序很重大,不适合大大都电路板生产线。


  4、自动光学检测(AOI)


  AOI 使用一台 2D 相机或两台 3D 相机拍摄 PCB 的照片,并将电路板图片与详细原理图举行较量。若是电路板在某种水平上与原理图不匹配,则将电路板不匹配的位置标记为手艺职员检查,以便 AOI 能够实时发明故障问题。


  可是,AOI 测试不会为电路板供电,也无法检测到完整的所有组件问题。因此,AOI通常与其他测试要领团结使用,常用的测试组合有:


  AOI和飞针


  AOI 和在线测试 (ICT)


  AOI 和功效测试


  5、X光检查


  X射线检测,或称X射线检测,使用低能量X射线快速检测电路板上的开路、短路、空焊点、漏焊等问题。


  X射线主要用于检测超细间距、超高密度线路板的缺陷,以及在组装历程中爆发的桥接、朴陋、错位等缺陷。层析成像也可用于检测 IC 芯片的内部缺陷。这是测试球栅阵列和焊球键合质量的一种要领。主要优点是您可以检查 BGA 焊接质量和嵌入式组件,而无需在牢靠装置上花钱。


  6、激光检测


  这是PCB测试手艺的新的生长。它用激光束扫描印刷电路板,网络所有丈量数据,并将现实丈量值与预设公差限值举行较量。该手艺已在裸板上举行了演示,并正在思量在组装板上举行测试。速率足以用于大规模生产线。输出速率快、无牢靠装置、视野无遮挡是主要优势。高初始本钱、维护和使用问题是主要弱点。


  7、老化测试


  老化测试是指模拟产品现实使用条件中涉及的种种因素,然后对响应条件举行修正,以增强对产品老化的实验历程。目的是测试产品在特定情形下的稳固性和可靠性。


  凭证设计要求,将产品置于一定的温湿度条件下,一连模拟事情72小时至7天,纪录性能数据,逆向生产历程并加以刷新,使其性能切合市场要求、老化测试通常是指电气性能测试,类似的测试包括跌落测试、振动测试和盐雾测试。


  除了上述七项测试外,还凭证产品要求接纳其他测试要领进一步包管PCB质量。如下:


  8、可焊性测试:确保外貌完整性并增添形成可靠焊点的可能性。


  9、PCB污染测试:检测大宗离子会污染电路板并引起侵蚀等问题。


  10、显微剖析:缺陷、开路、短路和其他损伤的视察


  11、时域反射计 (TDR):查找高频基板中的故障


  12、剥离测试:确定从板上剥离层压板所需的强度。


  13、浮焊测试:确定 PCB 孔可以遭受的热应力水平。


  综合上述,PCBA测试是一个需要的历程,若是处置惩罚适当,可以避免产品进入市场,阻止泛起质量问题,并损害品牌声誉。
