控制板加工制造装备都有哪些 ,其中检测装备包括ICT检测仪

时间:2022-09-27| 作者:admin

  在控制板加工历程中 ,需要许多装备举行PCB组装和加工 ,这里包括许多差别的装备 ,装备[敏感词]又有没的机械 ,好比在检测装备当中 ,有焊膏检测机、AOI测试仪、ICT检测仪 ,这些机械装备的使用在控制柜加工中起着至关主要的作用 ,接下来看看都有哪些装备。


  一、印刷装备:


  1、自动钢网印刷机:在加工历程中使用激光切割和自动钢网印刷机来建设钢网 ,以辅助锡膏的应用。


  2、锡膏印刷机:主要用于PCBA加工前期 ,用于刷PCB电路板上的锡膏 ,焊膏匀称涂抹在PCB板上 ,将锡膏涂在PCB板上的响应位置。


  二、贴片装备:


  高速贴片机:贴片机是PCBA加工的焦点装备。零件贴装在印刷电路板上 ,贴装机自动准确快速地举行贴装和组装加工。


  三、焊接装备:


  1、波峰焊机:波峰焊是在PCB板上涂上助焊剂 ,预热后 ,通过高温波峰焊将元件的引脚与PCB板毗连 ,冷却后去除多余的引脚。


  2、回流焊机:回流焊是常用的焊接手艺。通过加热内部的空气或氮气 ,它将热量吹到PCB板上 ,软化和硬化板上的焊膏 ,以便更好地与其他组件细密毗连。



  四、测试装备:


  1、锡膏检测机:用于测试和评估锡膏的厚度、精度和质量。您可以获取图像并将其与模板举行较量。若是焊膏有问题 ,则需要返工 ,通常在锡膏印刷后使用。


  2、AOI测试仪:可称为自动光电探测器 ,它通常与回流焊接一起使用 ,通过摄像头扫描PCB板并网络图像举行较量。主要是检测焊接后的板子质量 ,以防泛起虚焊、漏焊、连锡等情形。

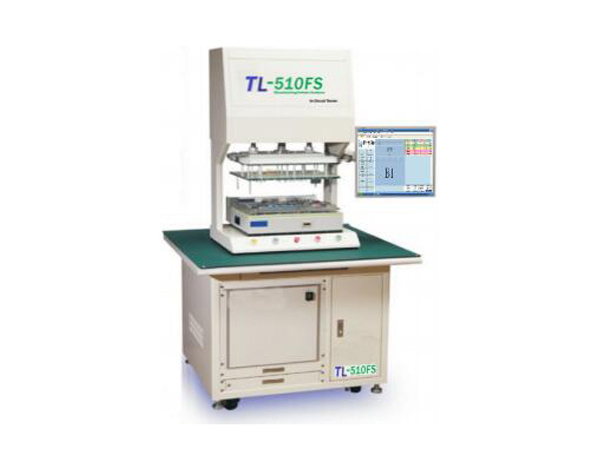

  3、ICT检测仪:又称自动光电检测仪 ,该装备可以让您严密控制生产历程的水平 ,检测控制板元件的性能 ,如电容、电阻、二极管、电感等。以及电路的通断状态 ,如短路、短路。


  五、洗濯装备:


  电路板洗濯机:通常接纳喷淋或超声波洗濯 ,去除焊接后PCB板的残留物和污垢 ,以包管PCBA板的质量。


  在控制面板的加工制造历程中 ,需要对每一台机械装备举行准确的组合 ,机械装备的使用方法决议了制造的水平。


  综合上述内容 ,控制板加工历程一共有五种装备 ,划分有印刷装备、贴片装备、焊接装备、测试装备、洗濯装备。
